測量臂和激光跟蹤儀助力國家級能源重點項目

　　改善和提高一個國家的能源結構，更快更高效地完成新能源建設是眼下很多國家都在緊密實施中的大事。中國經濟在能源建設的道路上已經走到了世界經濟的前列，新能源的效率更高、更環保，帶來的產業也更豐富，中國經濟要想闊步前行，需要的就是科技上的新動力。

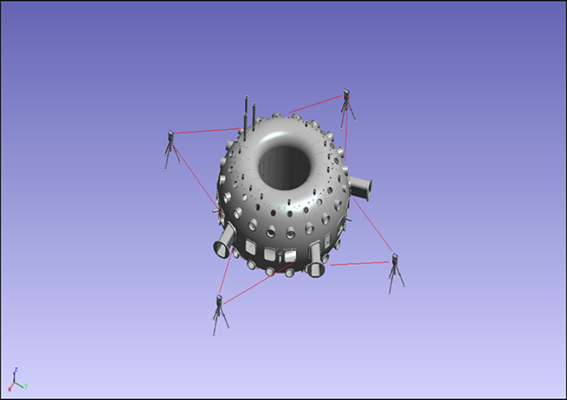

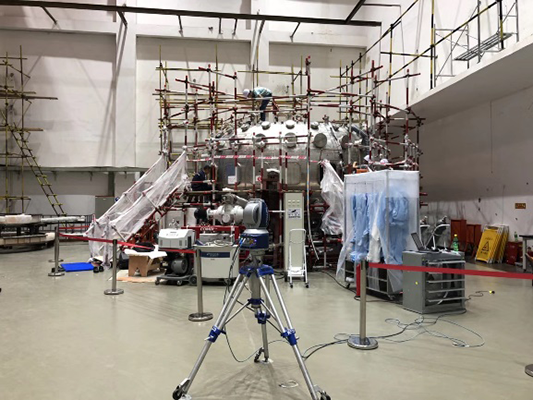

念承科技有幸參與如此大型及國家關注項目，真空室內部需要模仿人造太陽環境，所以各項指標必須按照設計嚴格執行，通過布置定向點（公共點）以構建控制網，控制網的構建有助于最終數據的整合，減少誤差。

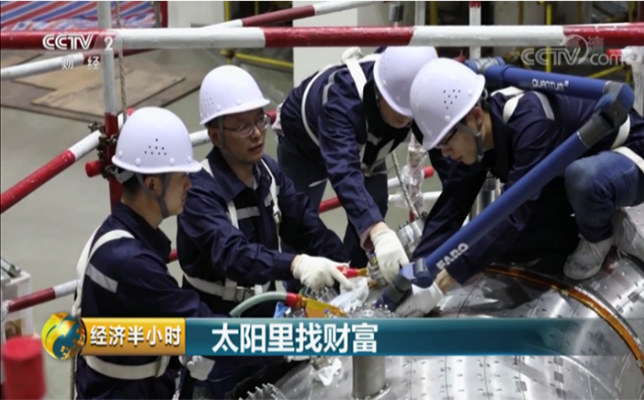

　　視頻鏈接—央視經濟半小時 (15點：40開始)
　　http://tv.cctv.com/2019/12/12/VIDEUUISMS1ak1Yvko6fgf4K191212.shtml?spm=C52056131267.PUxlq6ucOGXJ.ETQDuEL6tmhR.16

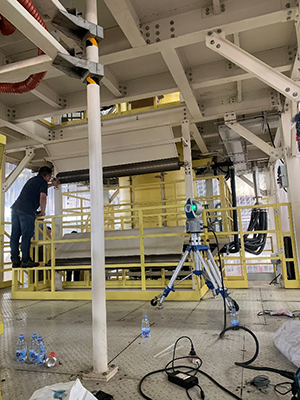

激光跟蹤儀協助調整輥筒

　　在例如薄膜，鋁制品的使用中，生產設備的精度如果不能保證在0.15mm以?xún)?，及其容易造成原材料的浪費和損失，念承科技受托協助國內外知名公司調整設備的形位公差。

　　工作要求：
　　1.調整設備水平；
　　2.調整設備直線度；
　　3.調整輥筒與輥筒之間的平行度；
　　4.測量范圍10米以?xún)?，累計精度控制?.15mm。

　　測量過程：

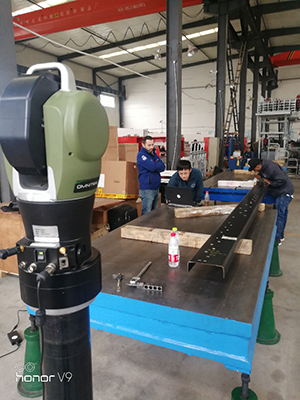

　　通過激光跟蹤儀得到空間點的三維坐標x,y,z。通過靶球采集的數據實時更新，軟件界面即刻顯示，科學符合實際的建系方式，提供廠方要求的尺寸，輔助正確安裝，高效便攜。

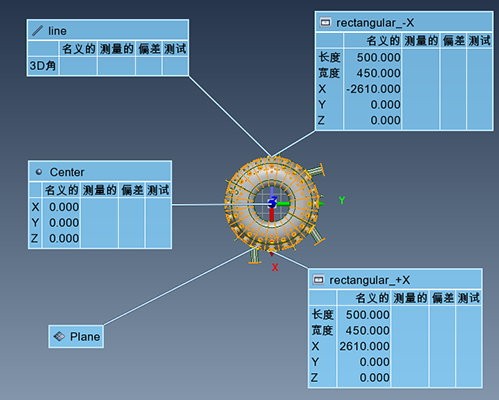

• 相互關聯、面向對象和參數化的PolyWorks體系允許在同一框架內集成所有的手動操作、掃描測量和單點探測3D測量技術。
• 實時網格化技術通過實時創(chuàng )建掃描部件的三角化模型以及計算和顯示質量指標，將檢測數據轉換成系統和客觀的計算過程，最終使測量員能夠提高測量表面的質量和精度并確保測量的重復性。
• 由于PolyWorks參數化結構內置可追蹤功能，因此用戶擁有強大的修改對象參數、替換對象或改變兩個對象之間空間關系的能力，這些更改會(huì )自動填充到項目所有的3D幾何報告和檢測報告，從而使其始終保持更新以節省時間和避免發生代價高昂的錯誤。

　　數據結果：
　　采集的所有數據為單點三維坐標值，可以在此基礎上擬合出線、面等幾何形狀，繼而分析其平行度、平面度以及垂直度等。

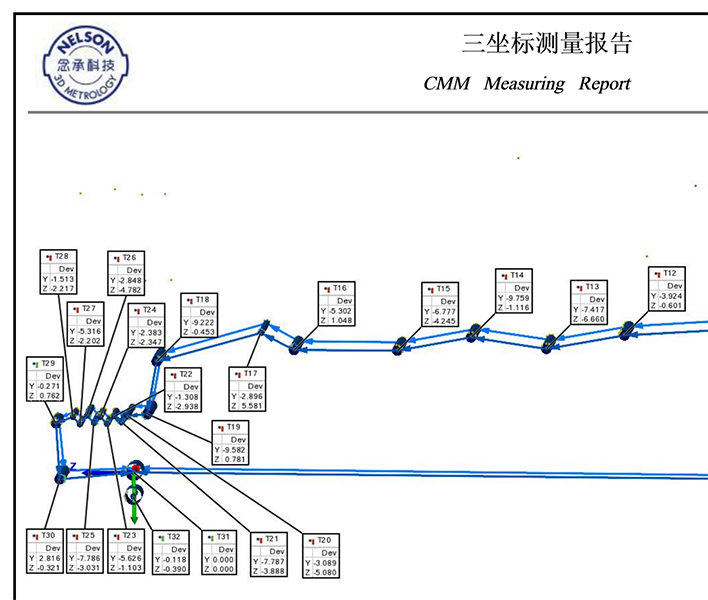

　　檢測報告：
　　所有尺寸及對比結果都會(huì )根據客戶的需求,以測量點數據與CAD結合的形式呈現，可以很直觀理解空間位置，報告最終以 PDF 格式呈交。
